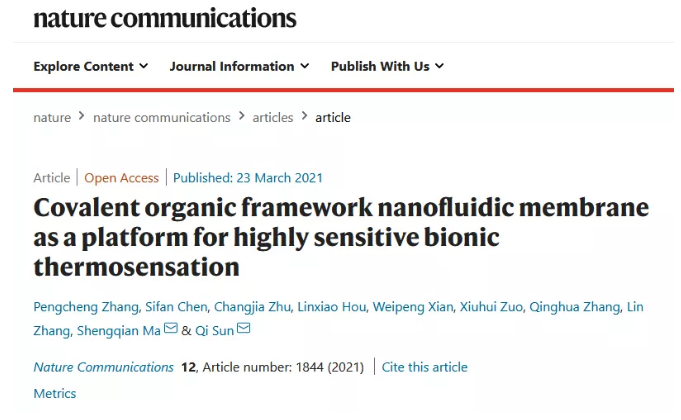

感知溫度對生物體維持正常的生命活動至關重要。在哺乳動物中，熱刺激通過熱敏感受器(thermo-TRP)離子通道轉化為電化學電位，然后通過神經細胞轉化為動作電位，如疼痛感的產生。從仿生學角度出發，在體外模擬熱信號的傳導，設計恰當?shù)募{米通道將化學信號轉化為電信號，或是在人工系統中植入熱活性分子來調節熱感覺，設計仿生“溫度計”，是科學家們長久以來的研究熱點。此外，實現可逆的熱響應性，并且只在溫度達到熱轉變溫度時起作用，將溫度響應限制在微小范圍內成為了研究難點。浙江大學孫琦教授團隊聯合北德克薩斯州大學馬勝前教授團隊創造性地制備了一種基于離子共價有機框架(COF)的納米流控膜，它能夠智能地監測溫度變化，并以連續電位差的形式顯示出來。亞納米通道存在高密度的電荷位點，使得膜層具有高選擇性和高達1.27 mV K^-1的熱感覺靈敏度。該系統還具有良好的耐鹽性，工作溫度寬，對溫度刺激的同步響應，以及長期超穩定性的優勢。該研究以題為“Covalent organic framework nanofluidic membrane as a platform for highly sensitive bionic thermosensation”的論文發表在最新一期《Nature Communications》上。

【COF流控膜的構建】納米流體傳質公式幫助我們更好地理解和模擬生物膜孔的功能。根據這個方程，對溫度變化的熱電響應可以表示為電勢的連續變化，這與在自然界中觀察到的情況一致。可以推斷，在其他條件下相同的情況下，納米流體器件的陽離子選擇性是一個關鍵參數，以產生顯著的電位差響應和溫度變化。膜孔徑是決定膜選擇性的關鍵因素之一;只有當內徑小于溶液電雙層厚度時，它才能起到有效的離子屏蔽作用。因此，為了提高熱感覺性能，開發能夠同時控制孔徑和固定電荷位置的膜孔結構是非常重要的。二維COFs以其可設計的通道成為了最佳候選者。此外，二維薄片在三維π-stacking的驅動下，可以疊加產生三維膜，從而提供具有納米孔的直接透過通道。COFs是構建納米流控膜裝置的理想材料。

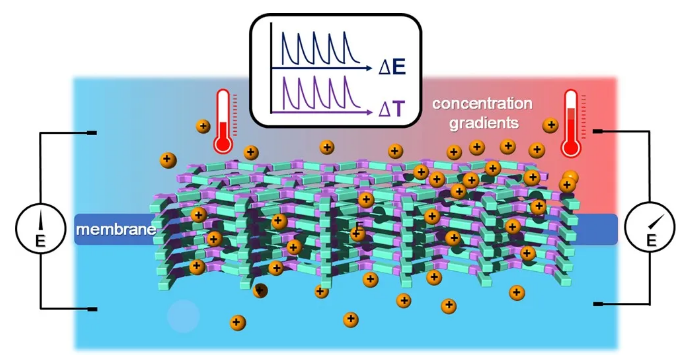

圖1作為仿生溫度計的離子共價有機框架納米流控膜高離子密度有利于產生單極離子環境，而德拜屏蔽長度是取決于溶液離子強度的特征長度(離子強度越高，德拜長度越小)。因此，COF孔徑越小、荷電密度越高，選擇性更好。為了模仿thermo-TRP離子通道，選用1,3,5-三甲酰基間苯三酚(Tp)與鹽酸三氨基胍(Tag)縮合成的COF作為納米流控系統（Fig.2a,b）。

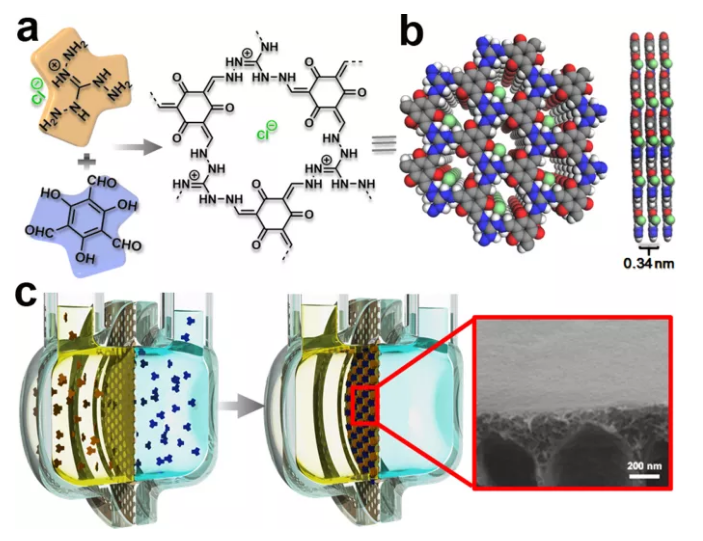

圖2 (a)通過Tp和Tag的縮合合成Tp Tag-COF。(b) Tp Tag-COF的堆疊結果 (blue, N;灰色,C；紅色;O；白色,H;綠色,Cl)。c Tp Tag-COF/PAN示意圖及SEM圖。【膜的制備和表征】作者采用酸催化界面聚合法制備了COF基膜。PAN作為支撐層，因?yàn)樗�是親水的，帶負電荷，可以降低陽離子的跨膜能量。在PAN表面有機相一側形成了黃色的薄膜，即為COF納米薄膜。掃描電子顯微鏡圖顯示光滑、無裂紋、連續的薄膜表面，厚度為~100 nm。通過衰減全反射紅外(ATR-IR)分析證實了COF膜的β-酮烯胺結構的成功形成。在1 mM KCl (pH ~7)的環境下，Tp Tag-COF/PAN膜和PAN 膜的zeta電位分別為40.88 mV和51.1 mV。對自支撐Tp Tag-COF膜的粉末做x射線衍射，結果表明在~11°和~28°的2θ值處有兩個相對寬的峰，分別對應于(100)和(001)晶面。為了闡明COF骨架的組成，利用Materials Studio進行了理論模擬，其c軸孔徑為0.8 nm。為了測定Tp Tag-COF/PAN的選擇性，對不同KCl濃度范圍下的逆轉電位進行了評估。選擇KCl是因?yàn)镵⁺和Cl^-的遷移率非常相似。當cis/trans = 1 mM/0.1 mM、10 mM/1 mM和100 mM/10 mM KCl水溶液時，電流-電壓曲線的X軸截距(Vr)給出了57.9、55.8和43.4 mV的逆轉電位（圖3a,cis是指活性COF膜表面）。在100 mM/10 mM NaCl、LiCl、MgSO₄濃度梯度下，計算出Na⁺/Cl^-、Li⁺/Cl^-、Mg²⁺/SO₄^2-透過率比（選擇性）分別為10、8、3.5。選擇性的差異可以用不同的離子擴散速率來解釋。為了進一步了解離子的輸運行為，作者進行了分子動力學(MD)模擬。Tp Tag-COF層被KCl水溶液和去離子水夾在中間。如圖3所示,表明只有水分子和K⁺可以移動,從而證實了K⁺透過率高于Cl^-。

圖3 (a) Tp Tag-COF/PAN(黑色，1/0.1 mM;綠色,10/1mM;橙色,100/10 mM KCl溶液)。（b）van der Waals表面靜電勢(ESP)和各ESP范圍內的面積百分比。ESP的有效表面局部極小值和極大值分別用紅色和藍色球體表示，并用數字標記。（c）TpTag-COF亞納米通道的離子輸運行為示意圖。MD模擬表明，Tp Tag-COF/PAN膜的K⁺透過率高于Cl^- (紫色，K;綠色,Cl;紅色,O;白色,H;灰色,Tg Tag-COF層)。【膜的熱電響應表征】作者進一步研究了Tp Tag-COF/PAN的熱電響應性。膜被放置在滲透室的兩個溫度控制室之間。溫度梯度控制在~10 K。熱刺激驅動離子移動，在膜的邊界處產生電位差并記錄。采用熱電偶實時監測兩室溫差，Ag/AgCl電極檢測開路電壓(V_oc)。離子選擇透過性依賴于溶液濃度;因此，首先評估了KCl濃度對Tp Tag-COF/PAN熱電響應性能的影響。為了研究熱感覺的敏感性，在兩個腔室中填充了0.5~100 mM范圍內的KCl水溶液，并觀察到相似的隨時間變化的趨勢(圖4a)。為了突出COF的連續規則孔道的作用，作者比較了由1,3,5-苯三羰基(Bt)在PAN上縮合合成的Bt Tag/PAN膜與Tp Tag-COF/PAN的熱感覺敏感性（補充材料）。

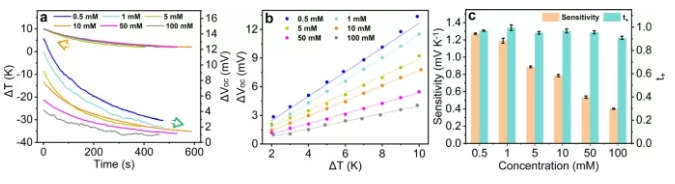

圖4 Tp Tag-COF/PAN在不同濃度的KCl水溶液（0.5~100 mM)中的熱響應性能。【制備可穿戴溫度傳感器】基于這些結果，作者探索了Tp Tag-COF/PAN在設計具有熱感覺能力的可穿戴設備中的潛力。作為一個傳感器，膜被放置在浸入KCl溶液(1 mM)的碳布之間。通過簡單加熱或冷卻一塊碳布來誘導溫度梯度，并使用上述方法進行測量。由此產生的電位變化由Ag/AgCl電極檢測。當系統恢復熱平衡后，施加另一個溫度梯度來檢測動態電位變化。圖5顯示了熱感覺系統的實時輸出電位響應，證明了其靈敏度和重復性。此外，輸出電位響應不同溫度梯度的變化幅度也有明顯差異。總的來說，所開發的熱感覺系統在可穿戴溫度傳感器的設計上顯示出巨大的應用潛力。

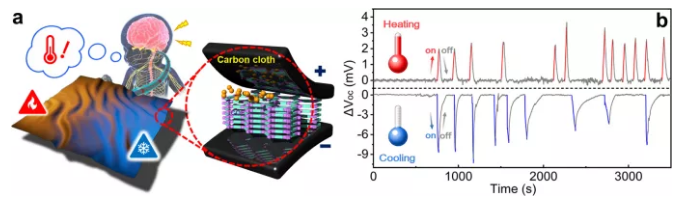

圖5 （a）設計具有熱感覺能力的智能紡織品的示意圖。(b)實時測量電位的變化，對應施加的溫度梯度(紅色，加熱;灰色、加熱/冷卻;藍色,冷卻)。總之，作者制備了COFs膜作為高效熱傳感器，利用膜的離子選擇透過性，證明了COF亞納米通道可以模擬在自然界中觀察到的熱響應離子通道。作者表示基于這項研究結果，目前正在開發一種能夠檢測環境溫度的人造皮膚。這項工作在熱敏反應器件的發展中邁出了重要的一步。
